Chalkogenid-Mid-IR-Fasern

Kategorien: , Schlagwort:

Eigenschaften:

  • Hoher Transmissionsgrad im Bereich 1,1 - 6,5 μm
  • Geringe optische Verluste von etwa 0,2 - 0,3 dB/m bei 2,5 - 4 µm und 4,5 - 5 µm
  • Kern/Clad-Struktur mit Kerndurchmessern von 8 bis 500 μm
  • Doppelte Polymerbeschichtung für hohe Flexibilität

Weitere Informationen finden Sie in den unten aufgeführten Daten und Downloads.

Beschreibung

Chalkogenid-As-S-Glasfaser überträgt IR-Strahlung im Spektralbereich von 1,1 - 6,5μm. Hochleistungs-CIR-Kern/Mantel-Fasern werden mit Kerndurchmessern von 8µm bis 500µm gezogen.

Das fortschrittliche Ziehverfahren mit doppeltem Polymermantel sorgt für eine hervorragende mechanische Festigkeit und hohe Flexibilität der CIR-Fasern.

Niedrige optische Verluste und geringe Absorptionsspitzen über den genannten Spektralbereich gewährleisten einen erfolgreichen Einsatz von CIR-Fasern für eine Vielzahl von Anwendungen.

Für weitere Informationen besuchen Sie bitte unsere "Downloads" Sektion und finden Sie entsprechende Artikel auf unserer "Publikationen" Seite.

Spezifikationen

Specification
Core/cladding composition
As2S3
Spectral Range 1.1 – 6.5 μm
Core Refractive Index 2.42
Fresnel Reflection Losses 31%
Attenuation at 3 – 4 μm & 4.5 µm – 5 µm 0.2 – 0.4 dB/m
Effective Numerical Aperture NA see Parameters of standard Chalcogenide fibers
Glass Transition Temperature, Tg 185 °C
Operating Temperature –273°C to +90°C
Core/Clad Diameter (standard) see Parameters of standard Chalcogenide fibers
Protective Jacket Fluoro polymer + PVC
Tensile Strength > 70 MPa
Minimum Bending Radius (fixed) 100x [Fiber Diameter]
Minimum Elastic Bending Radius 200x [Fiber Diameter]
Parameters of standard Chalcogenide fibers
Code Type Core, µm Cladding, µm Protective Jacket, µm NA Min. bending Radius, mm
CIR8/300 Step Index Singlemode 8 ± 1 300 ± 15 400 ± 20 0.25 ± 0.02 60
CIR50/250 Step Index Few-mode 50 ± 3 250 ± 10  410 ± 20 0.13 ± 0.02 50
CIR250/300 Step Index Multimode 250 ± 10 300 ± 15  400 ± 30  0.30 ± 0.03 60
CIR340/400  Step Index Multimode 340 ± 10 400 ± 15 510 ± 30 0.30 ± 0.03 80

Downloads

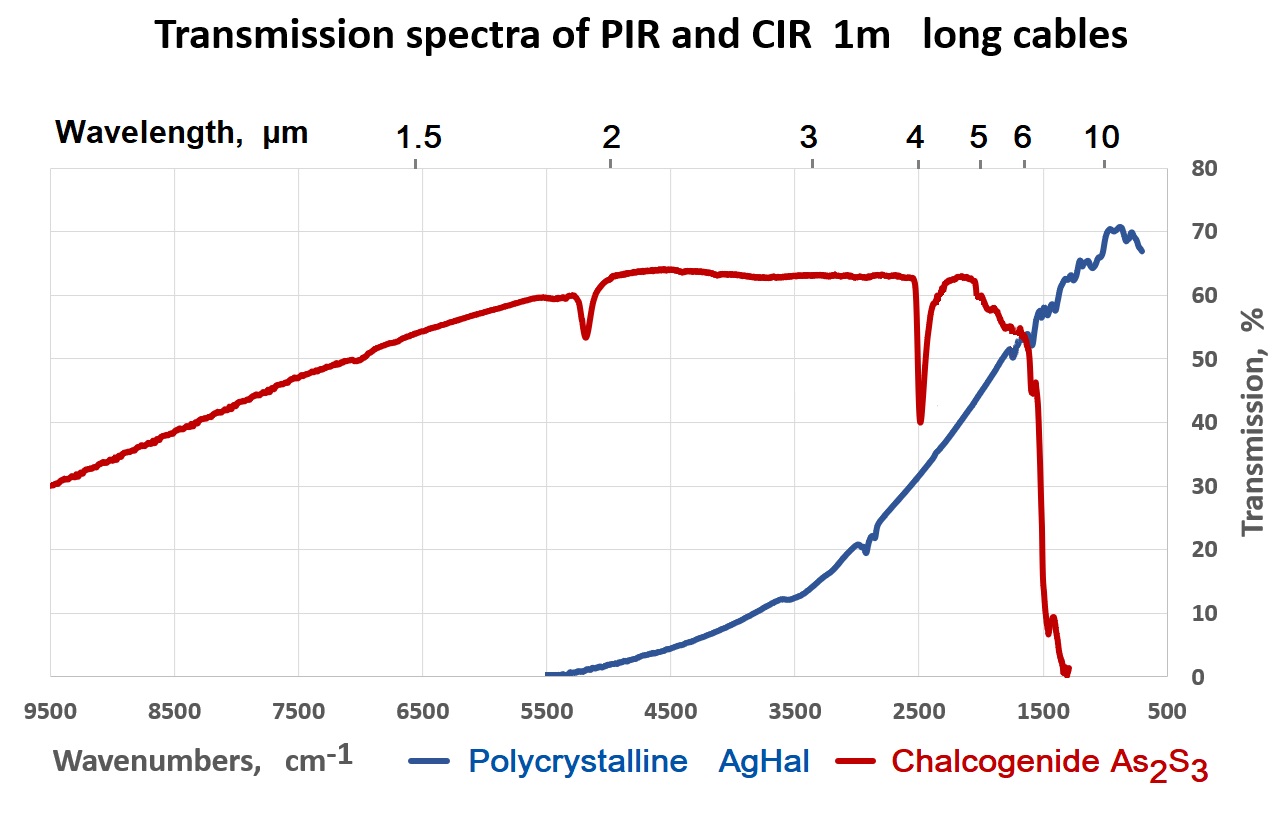

Grafiken

Anwendungen

  • Mittlere IR-Spektroskopie
  • Flexible IR-Pyrometrie
  • Flexible IR-Bildgebungssysteme
  • Leistungsabgabe für Quantenkaskadenlaser
